我的性价比NAS之路（四）加阵列卡上3盘+电源升级

晓李匪盗 · 发表于 2013-10-6 20:43:34

注册后可查看完整内容！

您需要登录才可以下载或查看，没有账号？立即注册

×

本帖最后由晓李匪盗于 2013-10-6 20:48 编辑

为了方便大家了解改装历史，把之前几篇帖子放在了最前面

我的性价比NAS之路（一）当ATOM N270遇上黑群晖
我的性价比NAS之路（二）Aopen 准系统MZ68机箱(S152同款)
我的性价比NAS之路（三）体积最小的4盘位NAS机箱改造成功

上次将机箱改造成4盘位后，因为预算问题，一直用的原来台式机淘汰下来的80G和640G硬盘

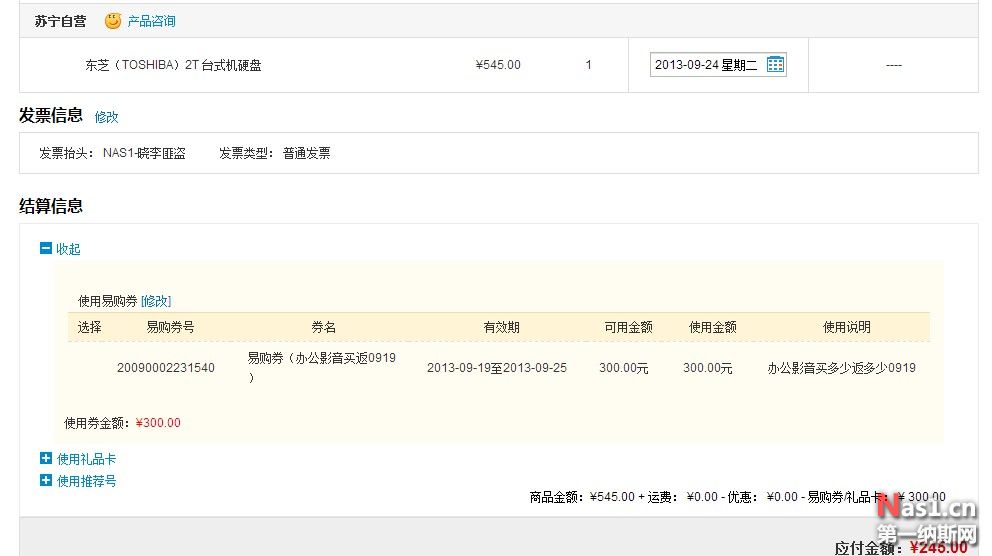

趁国庆前某B2C商城搞活动，以249元价格拿下一块东芝2TB硬盘，开始3盘位改造工作

登录/注册后可看大图

俗话说：兵马未动粮草先行，既然要上3盘位，那么电源的工作一定要做足
原来一直用的一个闲置的12V4A杂牌电源，而挂双盘的时候，启动功率就已经超过40W
如果加到3盘，估计就接近甚至会超出额定负荷
在淘宝上找到了某品牌洋垃圾变压器（已剪线），额定输出12V18A，接近200W的输出功率
而价格只有2X元，再顺带一根输出电源线，算上邮费也就40出头
1KG的重量和内部扎实的做工给了我充足的信心
唯一的遗憾就是无负荷的情况下功耗也有2.X W

解决电源的问题后，下一个轮到接口的问题
INTEL D945GSEJT主板只有2个SATA接口
之前看到某TX发的帖子里提到，SIL3114阵列卡可以用在DSM上，而价格仅仅只要2X元
可惜只有全高的挡板，自己动手改成半高挡板
不过好像不支持2TB硬盘，把2TB硬盘挂在上面进入系统的时候会卡在RAID设置界面
把80G硬盘挂上后，顺利3盘进入系统

在狭小的空间里放了3颗3.5英寸硬盘，散热工作一定要做好
还好这个小机箱2侧都是通透的，而且在一侧还预留了2个7cm风扇位
淘宝买了2个7010风扇，和原来一个7015并在一个风扇插头上
估计有人要问为什么要并在一个插头上，原因有2：
1、买的2个7010风扇算是暴力扇，转速高达近4000转，单独接12V噪音惊人
2、主板只有1个3PIN风扇接口，而唯一一个D型口接了3个硬盘，不想风扇再去凑热闹
装上后，效果还挺不错的，即便连续读写，3个硬盘温度也基本控制在40度以内

基本接近完工图，线很乱，又不敢留太短的线，否则安装时候特别困难
自己做一个背板，就基本接近成品
