[分享] 我的性价比NAS之路（三）体积最小的4盘位NAS机箱改造成功

[复制链接]
晓李匪盗
  • TA的每日心情
    慵懒
    2014-5-28 08:35

    • 签到天数: 79 天

    [LV.6]常住居民II

    370

    丝瓜

    471

    回帖

    0

    精华

    普通用户
    发表于 2013-9-8 15:13:45 | 显示全部楼层 |阅读模式

    注册后可查看完整内容！

    您需要 登录 才可以下载或查看，没有账号？立即注册

    ×
    上次说到买回来的Aopen 准系统MZ68机箱(S152同款)只有2个3.5英寸盘位，这几天利用旧机箱淘汰下来的快拆硬盘架对它进行改造，试它能容进4颗3.5英寸硬盘

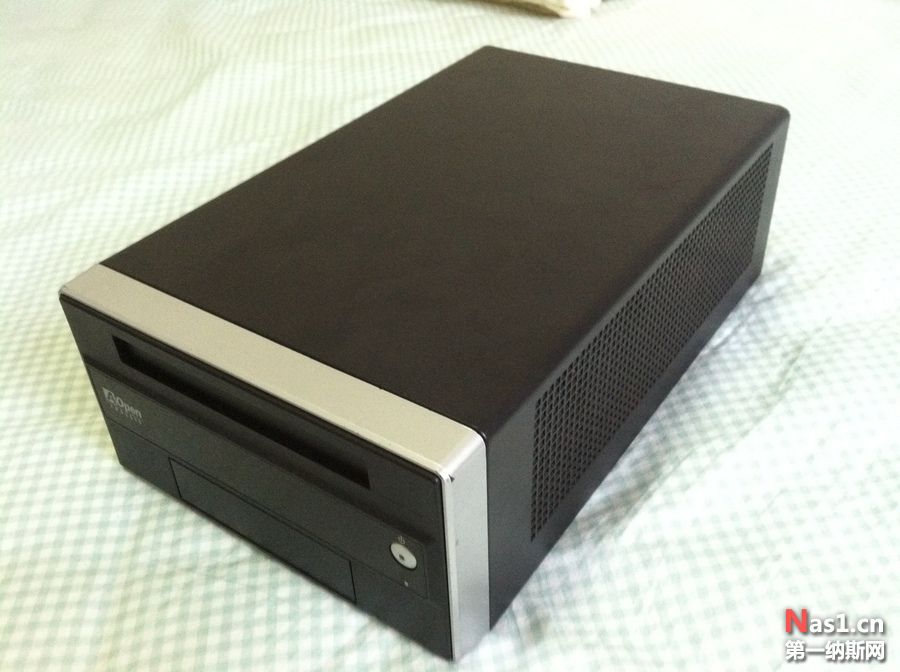

    改造主角：Aopen 准系统MZ68机箱(S152同款)和3.5*2硬盘架以及铝合金板一块




    登录/注册后可看大图





    改造完成后：




    目前只有2个硬盘，所以主板2个SATA口足够用，当需要上4个硬盘的时候，空余的PCI接口插上一块4口SATA阵列卡即可


    我的性价比NAS之路（一）当ATOM N270遇上黑群晖
    我的性价比NAS之路（二）Aopen 准系统MZ68机箱(S152同款)
